Débitmètre ultrasonique portable à temps de transit TF1100-CH
Brève description:
Débitmètre ultrasonique portatif TF1100-CHtravaille sur la méthode du temps de transit.Les transducteurs ultrasoniques (capteurs) à pince sont montés sur la surface externe du tuyau pour une mesure non invasive et non intrusive du débit de liquides et de gaz liquéfiés dans un tuyau entièrement rempli.Trois paires de transducteurs suffisent pour couvrir les plages de diamètres de canalisation les plus courantes.
L’utilisateur peut utiliser la main pour tenir et faire fonctionner l’unité principale du débitmètre.Ce débitmètre flexible et facile à utiliser est l’outil idéal pour soutenir les activités de service et de maintenance.Il peut également être utilisé pour le contrôle ou même pour le remplacement temporaire de compteurs installés de manière permanente.
TF1100-CHDébitmètre ultrasonique portatif travaille sur le méthode. Les transducteurs ultrasoniques (capteurs) à pince sont montés sur la surface externe du tuyau pour une mesure non invasive et non intrusive du débit de liquides et de gaz liquéfiés dans un tuyau entièrement rempli. Deux paires de transducteurs suffisent pour couvrir les plages de diamètres de canalisation les plus courantes.
L’utilisateur peut utiliser la main pour tenir et faire fonctionner l’unité principale du débitmètre. Ce débitmètre flexible et facile à utiliser est l’outil idéal pour soutenir les activités de service et de maintenance. Il peut également être utilisé pour le contrôle ou même pour le remplacement temporaire de compteurs installés de manière permanente.
Caractéristiques
Batterie 14 heures (rechargeable), afficheur 4 lignes rétroéclairé.
Fonction enregistreur de données.
Peut être utilisé pour la mesure mobile, l’étalonnage du débit, la comparaison des données, la vérification de l’état de fonctionnement des compteurs.
Transducteurs non invasifs.
Large plage de débit bidirectionnel de 0,01 m/s à 12 m/s.Large plage de température du liquide : -35 ℃ ~ 200 ℃.
Fonctionne de manière fiable dans les liquides propres et légèrement sales avec une turbidité <10 000 ppm.

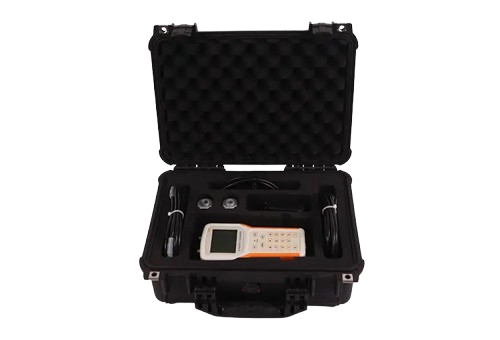

Léger et facilement transportable en boîte
Spécifications:
Émetteur:
| Principe de mesure | Principe de corrélation des différences de temps de transit des ultrasons |
|---|---|
| Plage de vitesse d'écoulement | 0,01 à 12 m/s, bidirectionnel |
| Résolution | 0,25 mm/s |
| Répétabilité | 0,2% de la lecture |
| Précision | ±1,0 % de la lecture à des vitesses >0,3 m/s) ; ±0,003 m/s de la lecture à des vitesses<0,3 m/s |
| Temps de réponse | 0,5 s |
| Sensibilité | 0,003 m/s |
| Amortissement de la valeur affichée | 0-99s (sélectionnable par l'utilisateur) |
| Types de liquides pris en charge | liquides à la fois propres et légèrement sales avec une turbidité <10 000 ppm |
| Source de courant | CA : 85-265 V Jusqu'à 14 h avec des batteries internes entièrement chargées |
| Type de boîtier | Ordinateur de poche |
| Degré de protection | IP65 selon EN60529 |
| Température de fonctionnement | -20℃ à +60℃ |
| Matériau du boîtier | ABS (UL94HB) |
| Afficher | Écran graphique LCD 4 lignes × 16 lettres anglaises, rétroéclairé |
| Unités | Configuré par l'utilisateur (anglais et métrique) |
| Taux | Affichage du taux et de la vitesse |
| Totalisé | gallons, pi³, barils, livres, litres, m³, kg |
| Communication | RS232, données enregistrées |
| Sécurité | Verrouillage du clavier, verrouillage du système |
| Taille | 212*100*36mm |
| Poids | 0,5 kg |
Transducteur:
| Degré de protection | IP65 selon EN60529. (IP67 ou IP68 sur demande) |
|---|---|
| Température du liquide adaptée | Norme.Température : -35 ℃ ~ 85 ℃ |
| Haute température : -35 ℃ ~ 200 ℃ | |
| Plage de diamètre de tuyau | 20-50 mm pour le type S ou B, 40-5 000 mm pour le type M ou A |
| Les types48(h)*28(w)*28(d)mm | |
| Type M 60(h)*34(l)*33(p)mm | |
| Taille du transducteur | Type B 40(h)*24(l)*22(p)mm |
| Type A 46(h)*31(l)*28(p)mm | |
| Matériau du transducteur | Aluminium pour température standard.sensor, et regardez pour la température élevée.capteur |
| Longueur de câble | Norme : 5 m |
Code de configuration
| TF1100-CH | Débitmètre ultrasonique portatif à temps de transit |
|---|---|
| Source de courant | |
| Un 85-265VAC | |
| Sélection de sortie 1 | |
| N S.O. | |
| 2RS232 | |
| 3 Enregistreur de données | |
| Sélection de sortie 2 | |
| Comme ci-dessus | |
| Type de transducteur | |
| SDN20-50 -35~85℃ | |
| MDN40-5000 -35~85℃ | |
| BDN20-50 -35~200℃ | |
| Un DN40-5000 -35~200℃ | |
| Rail de transducteur | |
| N S.O. | |
| RSDN20-50 | |
| RM DN20-600 (Pour des tuyaux de plus grande taille, veuillez nous contacter) | |
| Diamètre du pipeline | |
| DNX par exemple DN20-20mm, DN500-5000mm | |
| Longueur de câble | |
| 5m 5m (standard 5m) | |
| Câble commun Xm Max 300 m (standard 5 m) | |
| XmH Haute temp.câble maximum 300m |
