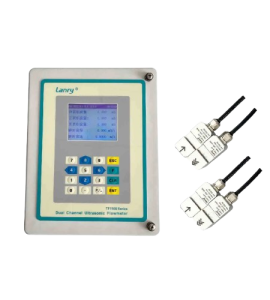

Le débitmètre à ultrasons TF1100 est conçu pour mesurer la vitesse du liquide dans un tuyau fermé. Les transducteurs sont de type non invasif, à pince, ce qui offre les avantages d’un fonctionnement sans encrassement et d’une installation facile.

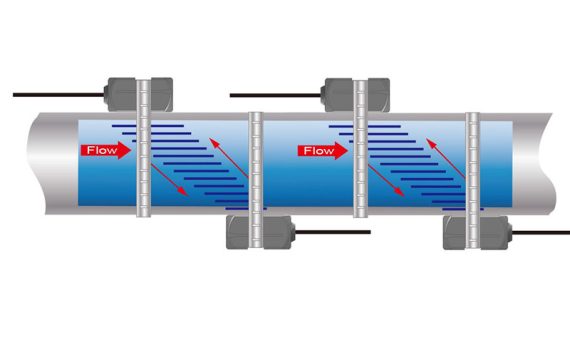

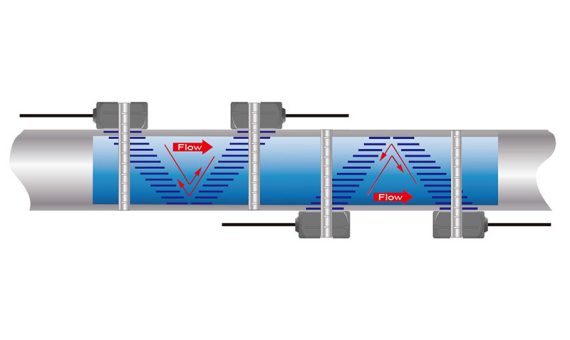

Le débitmètre à temps de transit TF1100 utilise deux transducteurs qui fonctionnent à la fois comme émetteurs et récepteurs ultrasoniques. Les transducteurs sont fixés à l’extérieur d’un tuyau fermé à une distance spécifique les uns des autres. Les transducteurs peuvent être montés en méthode V où le son traverse le tuyau deux fois, ou en méthode W où le son traverse le tuyau quatre fois, ou en méthode Z où les transducteurs sont montés sur les côtés opposés du tuyau et le son traverse le tuyau une fois. Ce choix de la méthode de montage dépend des caractéristiques du tuyau et du liquide. Le débitmètre fonctionne en transmettant et en recevant alternativement une rafale d’énergie sonore modulée en fréquence entre les deux transducteurs et en mesurant le temps de transit nécessaire au son pour voyager entre les deux transducteurs. La différence entre le temps de transit est directement et exactement liée à la vitesse du liquide dans le tuyau, comme le montre la figure ci-dessous.
