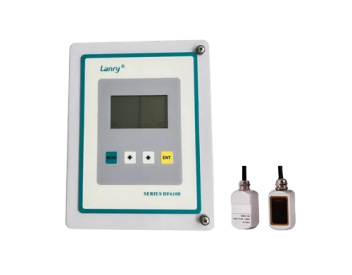

Débitmètre à ultrasons Doppler mural DF6100-EC
Brève description:
Débitmètre à ultrasons Doppler mural DF6100-ECest conçu pour mesurer le débit volumétrique de liquide dans un conduit fermé, le pipeline doit être rempli de liquides et il doit y avoir une certaine quantité de bulles d’air ou de solides en suspension dans le liquide.
Le débitmètre à ultrasons Doppler peut afficher le débit et le totalisateur de débit, etc., et est configuré avec des sorties 4-20 mA, relais et OCT.
DF6100-EC Mural Débitmètre à ultrasons Doppler est conçu pour mesurer le débit volumétrique de liquide dans un conduit fermé, le pipeline doit être rempli de liquides et il doit y avoir une certaine quantité de bulles d’air ou de solides en suspension dans le liquide.
Le débitmètre à ultrasons Doppler peut afficher le débit et le totalisateur de débit, etc., et est configuré avec des sorties 4-20 mA, des relais et des sortie
Caractéristiques
Il convient aux tailles de tuyaux allant de 40 à 4000 mm
Pour les liquides sales, une certaine quantité de bulles d’air ou de matières en suspension doit être contenue
Excellente capacité de mesure de faible débit, faible jusqu’à 0,05 m/s
Une large gamme de mesure de débit, un débit élevé peut atteindre 12 m/s
Le transducteur haute température convient aux liquides de -35 ℃ ~ 200 ℃
Il n’est pas nécessaire d’arrêter le débit du tuyau lors de l’installation des transducteurs
Configuration conviviale
Sorties 4-20 mA, relais et OCT
Précision : 2,0 % Plage calibrée
Spécifications
Émetteur:
| Principe de mesure | Ultrasons Doppler |
|---|---|
| Résolution | 0,25 mm/s |
| Répétabilité | 0,2% de la lecture |
| Précision | 0,5% -- 2,0% FS |
| Temps de réponse | 2-60s en option |
| Plage de vitesse d'écoulement | 0,05-12 m/s |
| Types de liquides pris en charge | Les liquides contenant 100 ppm de réflecteurs et au moins 20 % des réflecteurs sont supérieurs à 100 microns. |
| Source de courant | CA : 85-265 V CC : 24 V/500 mA |
| Type de boîtier | Mural |
| Degré de protection | IP66 selon EN60529 |
| Température de fonctionnement | -20℃ à +60℃ |
| Matériau du boîtier | Fibre de verre |
| Canaux de mesure | 1 |
| Afficher | Écran LCD 2 lignes × 8 caractères, taux à 8 chiffres ou total à 8 chiffres (réinitialisable) |
| Unités | Configuré par l'utilisateur (anglais et métrique) |
| Taux | Affichage du taux et de la vitesse |
| Totalisé | gallons, pi³, barils, livres, litres, m³, kg |
| Communication | 4-20mA,Relais et OCTsortir |
| clavier | 4boutons pièces |
| Taille | 244(h)*196(w)*114(d)mm |
| Poids | 2,4kg |
Transducteur:
| Type de transducteurs | À pince |
|---|---|
| Degré de protection | IP65.IP67 ou IP68 selon EN60529 |
| Température du liquide adaptée | Norme.Température : -35 ℃ ~ 85 ℃ pour de courtes périodes jusqu'à 120 ℃ |
| Haute température : -35 ℃ ~ 200 ℃ pour de courtes périodes jusqu'à 250 ℃ | |
| Plage de diamètre de tuyau | 40-4000 mm |
| Taille du transducteur | 60(h)*34(l)*32(d)mm |
| Matériau du transducteur | Aluminium pour capteur de température standard et coup d'oeil pour capteur de température haute |
| Longueur de câble | Norme : 10 m |
Code de configuration
| DF6100-EC | Débitmètre ultrasonique à pince Doppler mural |
|---|---|
| Source de courant | |
| A 110 VCA | |
| B 220 VCA | |
| D 24 V CC | |
| S Alimentation solaire 65 W (y compris panneau solaire) | |
| Sélection de sortie 1 | |
| N N / A | |
| 1 4-20mA | |
| 2 Relais | |
| 3 OCTOBRE | |
| Sélection de sortie 2 | |
| Comme ci-dessus | |
| Type de capteur | |
| S Transducteur à pince standard (DN40-4000) | |
| Température du transducteur | |
| S -35～85℃(pour de courtes périodes jusqu'à 120℃) | |
| H -35～200℃ | |
| Diamètre du pipeline | |
| DNX par exempleDN40—40mm, DN4000—4000mm | |
| Longueur de câble | |
| 10m 10 m (norme 10 m) | |
| Xm Câble commun Max 300m(norme 10m) | |
| XmH Haute température.câble maximum 300m | |
| DF6100-EC — B — 1 — N/PMA — D — S — DN100 — 10m (exemple de configuration) |

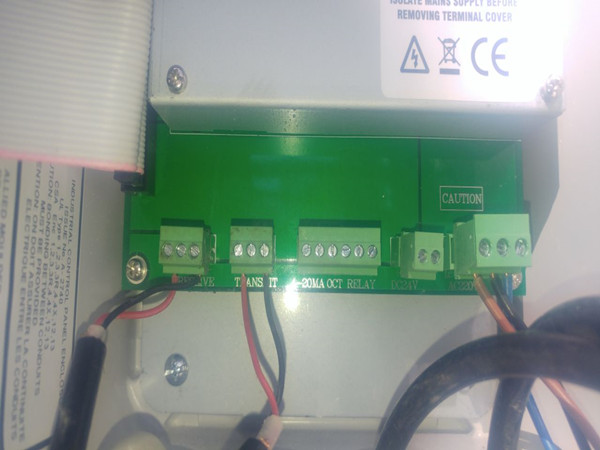

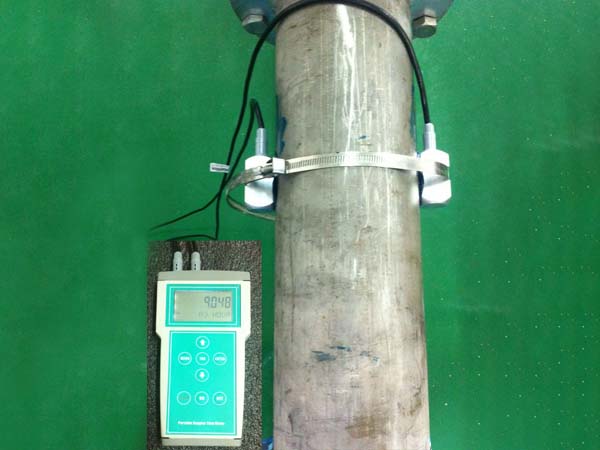

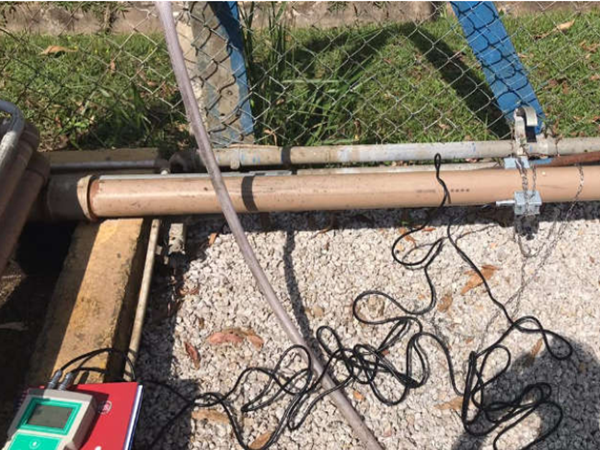

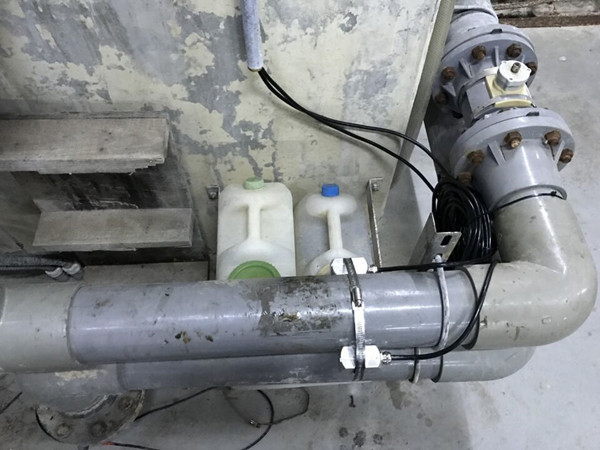

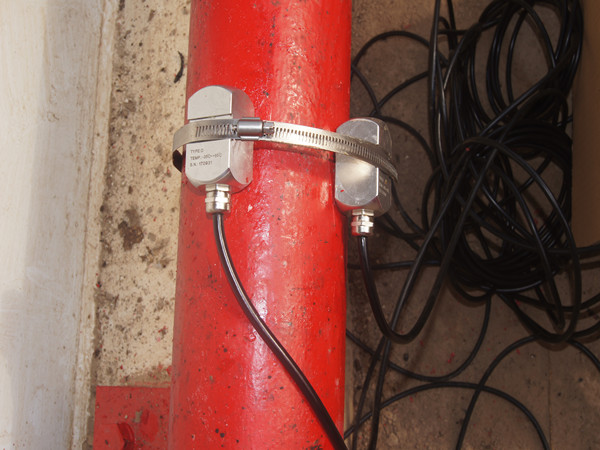

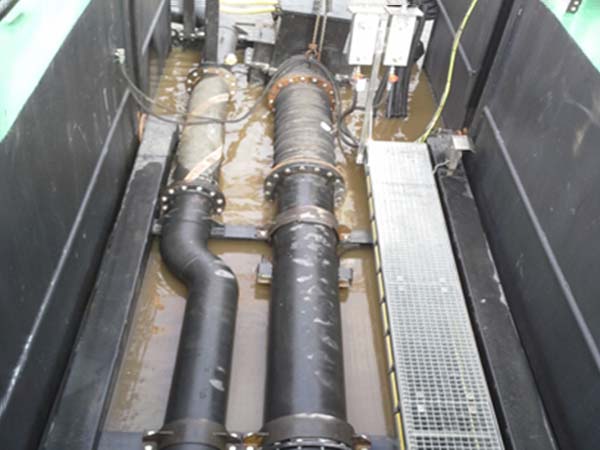

Applications
