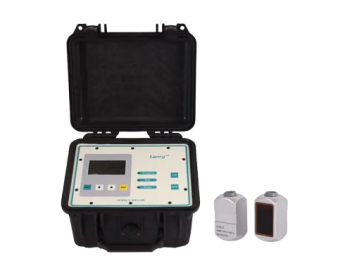

Débitmètre ultrasonique Doppler portable DF6100-EP
Brève description:
Débitmètre ultrasonique portable Doppler série DF6100-EPest conçu pour mesurer le débit volumétrique dans un conduit fermé, la canalisation doit être pleine de liquides et il doit y avoir une certaine quantité de bulles d’air ou de solides en suspension dans le liquide.
Le débitmètre à ultrasons Doppler peut afficher le débit et le totalisateur de débit, etc., et est configuré avec des sorties OCT 4-20 mA.
Série DF6100-EP-DopplerDébitmètre ultrasonique portatifest conçu pour mesurer le débit volumétrique dans un conduit fermé, la canalisation doit être pleine de liquides et il doit y avoir une certaine quantité de bulles d’air ou de solides en suspension dans le liquide.
Le débitmètre à ultrasons Doppler peut afficher le débit et le totalisateur de débit, etc., et est configuré avec des sorties OCT 4-20 mA.
Caractéristiques
Il convient aux tailles de tuyaux allant de 40 à 4000 mm
Pour les liquides sales, une certaine quantité de bulles d’air ou de matières en suspension doit être contenue
Excellente capacité de mesure de faible débit, faible jusqu’à 0,05 m/s
Une large gamme de mesure de débit, un débit élevé peut atteindre 12 m/s
Le transducteur haute température convient aux liquides de -35 ℃ ~ 200 ℃
Il n’est pas nécessaire d’arrêter le débit du tuyau lors de l’installation des transducteurs
Configuration conviviale
4-20 mA, sorties OCT
Précision : 2,0 % Plage calibrée
La batterie rechargeable peut fonctionner jusqu’à 50 heures
Spécifications
Émetteur:
| Principe de mesure | Ultrasons Doppler |
|---|---|
| Résolution | 0,25 mm/s |
| Répétabilité | 0,5% de la lecture |
| Précision | 0,5% -- 2,0% FS |
| Temps de réponse | 2-60s en option |
| Plage de vitesse d'écoulement | 0,05-12 m/s |
| Types de liquides pris en charge | Les liquides contenant 100 ppm de réflecteurs et au moins 20 % des réflecteurs sont supérieurs à 100 microns. |
| Source de courant | CA : 85-265 V Jusqu'à 50 heures avec des batteries internes entièrement chargées |
| Type de boîtier | Portable |
| Degré de protection | IP65 selon EN60529 |
| Température de fonctionnement | -20℃ à +60℃ |
| Matériau du boîtier | abdos |
| Canaux de mesure | 1 |
| Afficher | Écran LCD 2 lignes × 8 caractères, taux à 8 chiffres ou total à 8 chiffres (réinitialisable) |
| Unités | Configuré par l'utilisateur (anglais et métrique) |
| Taux | Affichage du taux et de la vitesse |
| Totalisé | gallons, pi³, barils, livres, litres, m³, kg |
| Communication | 4-20mAOCTOBREsortir |
| clavier | 6boutons pièces |
| Taille | Émetteur: 270X125X175mm |
| Poids | 3kg |
Transducteur:
| Type de transducteurs | À pince |
|---|---|
| Degré de protection | IP65.IP67 ou IP68 selon EN60529 |
| Température du liquide adaptée | Norme.Température : -35 ℃ ~ 85 ℃ pour de courtes périodes jusqu'à 120 ℃ |
| Haute température : -35 ℃ ~ 200 ℃ pour de courtes périodes jusqu'à 250 ℃ | |
| Plage de diamètre de tuyau | 40-4000 mm |
| Taille du transducteur | 60(h)*34(l)*32(p)mm |
| Matériau du transducteur | Aluminium (température standard).capteur, Peek (haute température) |
| Longueur de câble | Norme : 5 m |
Code de configuration
| DF6100-EP | Débitmètre ultrasonique Doppler portatif |
|---|---|
| Source de courant | |
| A 85-265 VCA | |
| Sélection de sortie 1 | |
| N N / A | |
| 1 4-20mA | |
| 2 OCTOBRE | |
| Sélection de sortie 2 | |
| Comme ci-dessus | |
| Type de capteur | |
| D Transducteur à pince standard (DN40-4000) | |
| Température du transducteur | |
| S -35～85℃(pour de courtes périodes jusqu'à 120℃) | |
| H -35～200℃ | |
| Diamètre du pipeline | |
| DNX par exempleDN40—40mm, DN4000—4000mm | |
| Longueur de câble | |
| 5m 5 m (standard 5 m) | |
| Xm Câble commun Max 300m(norme 5m) | |
| XmH Haute température.câble maximum 300m | |
| DF6100-EH — A — 1 — N/LDH — D — S — DN100 — 5m (exemple de configuration) |
