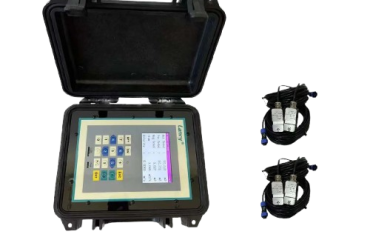

Pince portative à deux canaux sur débitmètre à ultrasons TF1100-DP
Brève description:
Les transducteurs ultrasoniques (capteurs) à pince sont montés sur la surface externe du tuyau pour une mesure non invasive et non intrusive du débit de liquides et de gaz liquéfiés dans un tuyau entièrement rempli.Deux paires de transducteurs suffisent pour couvrir les plages de diamètres de canalisation les plus courantes.De plus, sa capacité optionnelle de mesure de l’énergie thermique permet d’effectuer une analyse complète de la consommation d’énergie thermique dans n’importe quelle installation.
Ce débitmètre flexible et facile à utiliser est l’outil idéal pour soutenir les activités de service et de maintenance.Il peut également être utilisé pour le contrôle ou même pour le remplacement temporaire de compteurs installés de manière permanente.
Les transducteurs ultrasoniques (capteurs) à pince sont montés sur la surface externe du tuyau pour une mesure non invasive et non intrusive du débit de liquides et de gaz liquéfiés dans un tuyau entièrement rempli. Deux paires de transducteurs suffisent pour couvrir les plages de diamètres de canalisation les plus courantes. De plus, sa capacité optionnelle de mesure de l’énergie thermique permet d’effectuer une analyse complète de la consommation d’énergie thermique dans n’importe quelle installation.
Ce débitmètre flexible et facile à utiliser est l’outil idéal pour le soutien des activités de service et de maintenance. Il peut également être utilisé pour le contrôle ou même pour le remplacement temporaire de compteurs installés de manière permanente.
Caractéristiques
Batterie d’une autonomie de 50 heures (rechargeable), écran LCD couleur de 4,3 pouces, le tout intégré dans un boîtier robuste et étanche.
Fonction enregistreur de données.
La fonction de mesure de la chaleur en configurant avec des capteurs de température appariés.
Transducteurs non invasifs.
Large plage de débit bidirectionnel de 0,01 m/s à 15 m/s.Large plage de température du liquide : -35 ℃ ~ 200 ℃.
Fonctionne de manière fiable dans les liquides propres et légèrement sales avec une turbidité <10 000 ppm.
Léger et facilement transportable en boîte.
Précision de ± 0,5 %.
Avec la capacité du zéro dynamique.
Spécifications
Émetteur:
| Principe de mesure | Principe de corrélation des différences de temps de transit des ultrasons |
|---|---|
| Plage de vitesse d'écoulement | 0,01 à 15 m/s, bidirectionnel |
| Résolution | 0,1 mm/s |
| Répétabilité | 0,15% de la lecture |
| Précision | ±0,5% |
| Temps de réponse | 0,5 s |
| Sensibilité | 0,001 m/s |
| Amortissement de la valeur affichée | 0-99s (sélectionnable par l'utilisateur) |
| Types de liquides pris en charge | Liquides propres et légèrement sales avec une turbidité <10 000 ppm |
| Source de courant | CA : 85-265 V Jusqu'à 50 heures avec des batteries internes entièrement chargées |
| Type de boîtier | Portable |
| Degré de protection | IP66 |
| Température de fonctionnement | -20℃ à +60℃ |
| Matériau du boîtier | abdos |
| Afficher | Écran couleur LCD 4,3 pouces 5 lignes, 16 touches |
| Unités | Configuré par l'utilisateur (anglais et métrique) |
| Taux | Affichage du taux et de la vitesse |
| Totalisé | gallons, pi³, barils, livres, litres, m³, kg |
| L'énérgie thermique | L'unité GJ, KWh peut être facultative |
| Communication | 4 ~ 20 mA, OCT, relais, RS485 (Modbus), données enregistrées, GPRS/GSM, NB-IoT |
| Sécurité | Verrouillage du clavier, verrouillage du système |
| Taille | 270X215X175mm |
| Poids | 3 kg |
Transducteur:
| Degré de protection | IP65 selon EN60529. (IP67 ou IP68 sur demande) |
|---|---|
| Température du liquide adaptée | -35 ℃ ~ 200 ℃ |
| Plage de diamètre de tuyau | 20-50 mm pour le type B, 40-5 000 mm pour le type A |
| Taille du transducteur | Tapez B40(h)*24(l)*22(p)mm |
| Type A 46(h)*31(l)*28(p)mm | |
| Matériau du transducteur | Aluminium + Coup d'oeil |
| Longueur de câble | Norme : 5 m |
| Capteur de température | Pt1000, 0 à 200℃, type à pince et à insertion Précision : ±0,1 % |
Code de configuration
| TF1100-DP | Pince portative à deux canaux sur le débitmètre ultrasonique à temps de transit |
|---|---|
| Source de courant | |
| Un 85-265VAC | |
| Sélection de sortie 1 | |
| N S.O. | |
| 1 4-20 mA (précision 0,1 %) | |
| 02-oct | |
| 3 sorties RS232 | |
| 4 sorties RS485 (protocole ModBus-RTU) | |
| 5 Fonction de stockage de données | |
| 6GPRS | |
| Sélection de sortie 2 | |
| Comme ci-dessus | |
| Sélection de sortie 3 | |
| Type de transducteur | |
| BDN20-50 -35~200℃ | |
| Un DN40-5000 -35~200℃ | |
| 2B DN20-50 -35~200℃, deux paires de capteurs B | |
| 2A DN40-5000 -35~200℃, deux paires de capteurs A | |
| Capteur d'entrée de température | |
| N S.O. | |
| T à pince PT1000 (DN20-1000) (0 ~ 200 ℃) | |
| Diamètre du pipeline | |
| DNX par exemple DN20-20mm, DN500-5000mm | |
| Longueur de câble | |
| 5m 5m (standard 5m) | |
| Câble commun Xm Max 300 m (standard 5 m) | |
| XmH Haute temp.câble maximum 300m |
