Principe de fonctionnement de la vitesse de zone

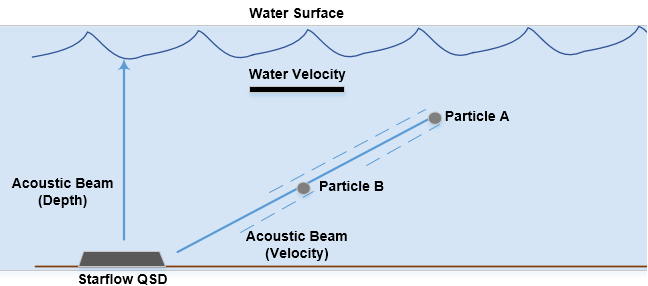

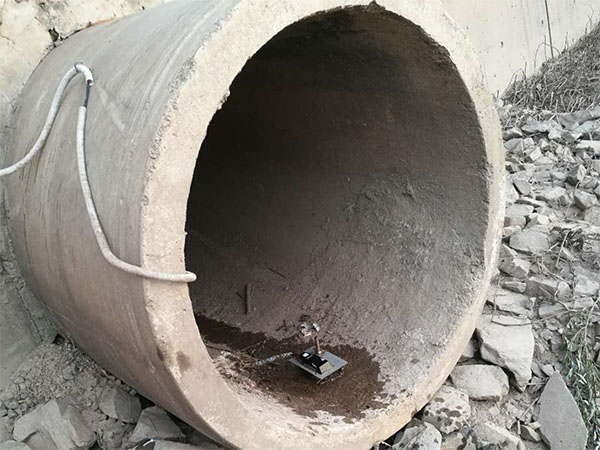

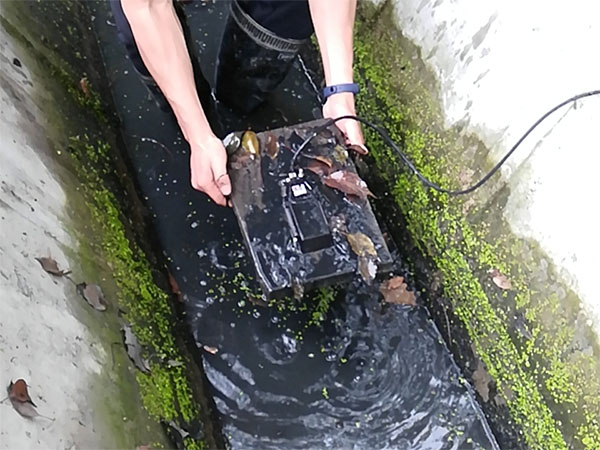

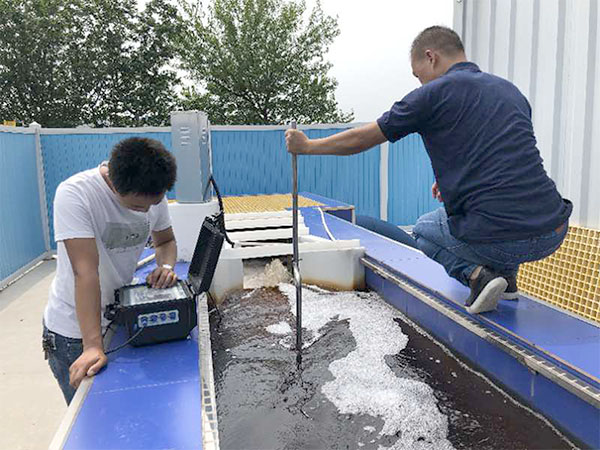

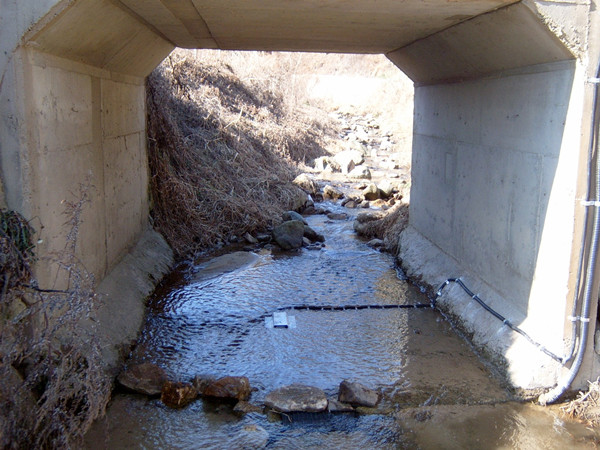

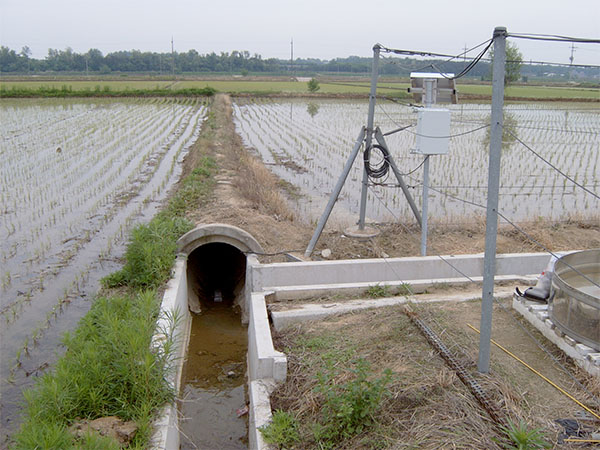

ROX 4 OPEN CHANNEL A/H Le débitmètre à canal ouvert de la série utilise le Doppler en mode continu.Pour détecter la vitesse de l’eau, un signal ultrasonore est transmis dans le débit d’eau et les échos (réflexions) renvoyés par les particules en suspension dans le débit d’eau sont reçus et analysés pour extraire le décalage Doppler (vitesse).La transmission est continue et simultanée à la réception du signal renvoyé.
Au cours d’un cycle de mesure, l’Ultraflow QSD 6537 émet un signal continu et mesure les signaux renvoyés par les diffuseurs n’importe où et partout le long du faisceau.Celles-ci sont résolues en une vitesse moyenne qui peut être liée à une vitesse d’écoulement du canal sur des sites appropriés.
Le récepteur de l’instrument détecte les signaux réfléchis et ces signaux sont analysés à l’aide de techniques de traitement du signal numérique.
Mesure de la profondeur de l’eau – par ultrasons
Pour la mesure de la profondeur, l’Ultraflow QSD 6537 utilise la mesure du temps de vol (ToF).Cela consiste à transmettre une rafale de signal ultrasonore vers le haut jusqu’à la surface de l’eau et à mesurer le temps nécessaire pour que l’écho de la surface soit reçu par l’instrument.La distance (profondeur de l’eau) est proportionnelle au temps de transit et à la vitesse du son dans l’eau (corrigée de la température et de la densité).
La mesure de profondeur maximale par ultrasons est limitée à 5 m.
Mesure de la profondeur de l’eau – Pression
Les sites où l’eau contient de grandes quantités de débris ou de bulles d’air peuvent ne pas convenir à la mesure de profondeur par ultrasons.Ces sites sont mieux adaptés à l’utilisation de la pression pour déterminer la profondeur de l’eau.

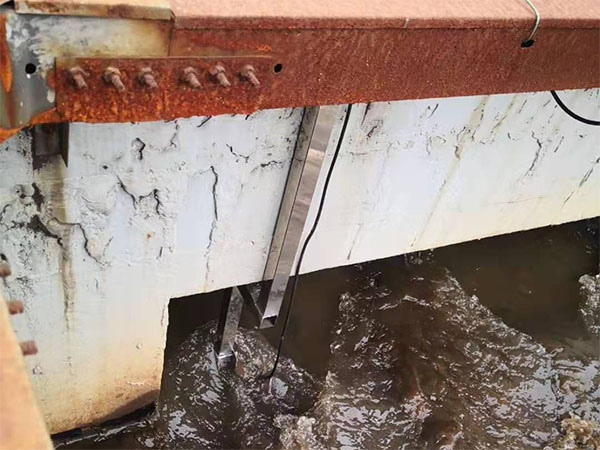

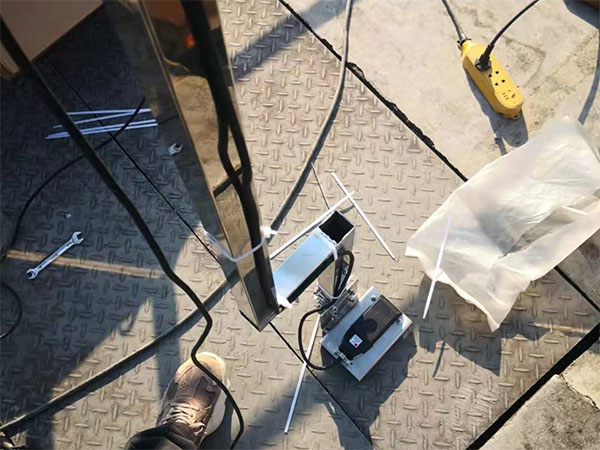

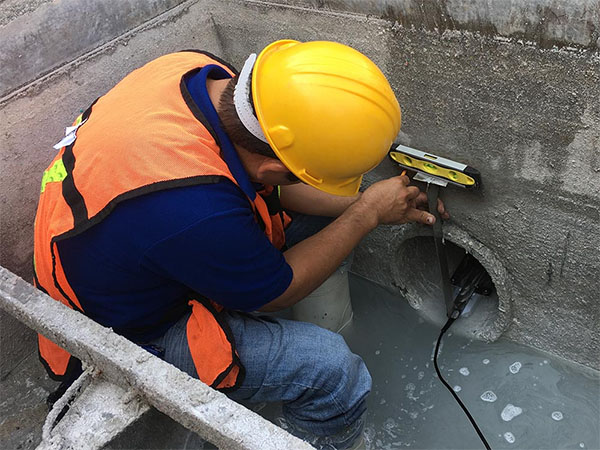

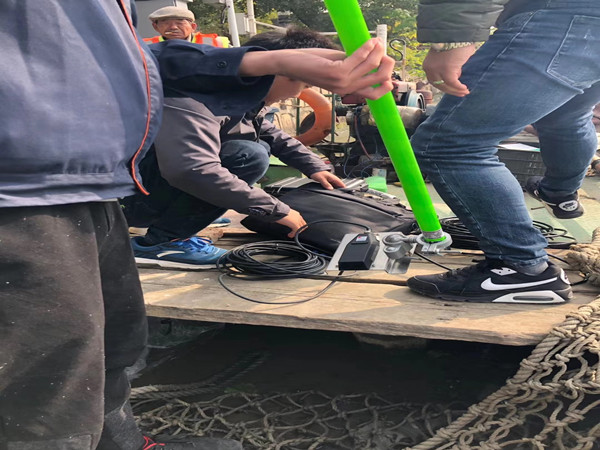

La mesure de profondeur basée sur la pression peut également être applicable aux sites où l’instrument ne peut pas être placé sur le fond du canal d’écoulement ou où il ne peut pas être monté horizontalement.

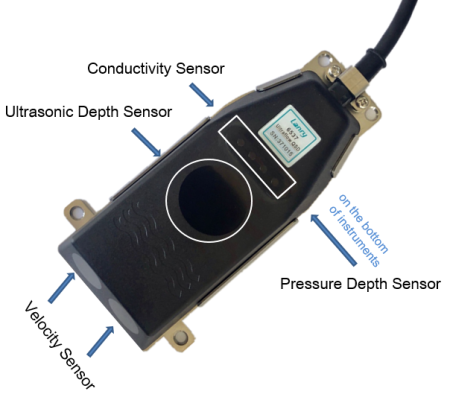

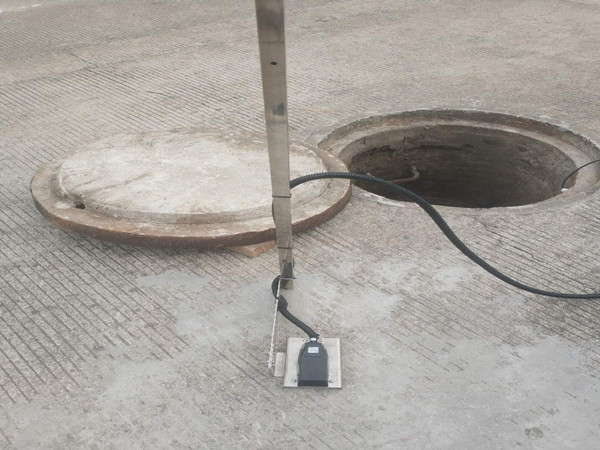

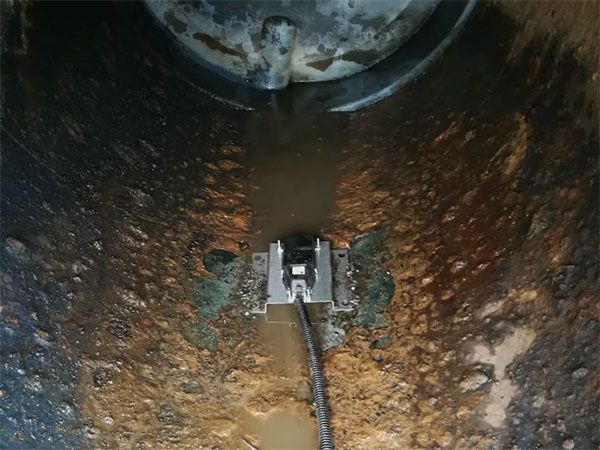

L’Ultraflow QSD 6537 est équipé d’un capteur de pression absolue 2 bars.Le capteur est situé sur la face inférieure de l’instrument et utilise un élément de détection de pression numérique à compensation de température.

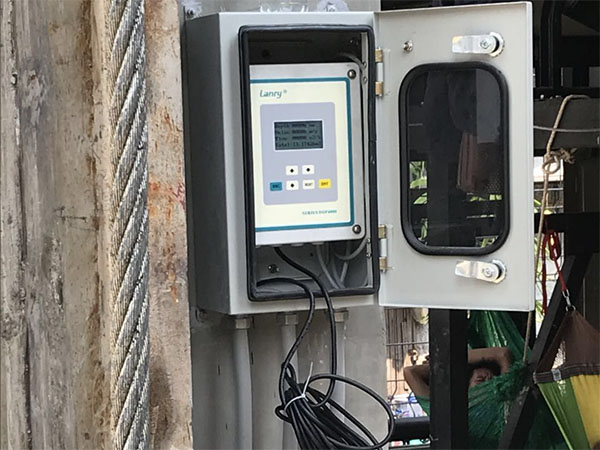

Lorsque des capteurs de pression en profondeur sont utilisés, la variation de la pression atmosphérique entraînera des erreurs dans la profondeur indiquée.Ceci est corrigé en soustrayant la pression atmosphérique de la pression en profondeur mesurée.Un capteur de pression barométrique est nécessaire pour ce faire.Un module de compensation de pression a été intégré au calculateur ROX 4 OPEN CHANNEL A/H qui compensera alors automatiquement les variations de pression atmosphérique garantissant une mesure précise de la profondeur.Cela permet à Ultraflow QSD 6537 d’indiquer la profondeur réelle de l’eau (pression) au lieu de la pression barométrique plus la hauteur d’eau.
Température
Un capteur de température à semi-conducteurs est utilisé pour mesurer la température de l’eau.La vitesse du son dans l’eau et sa conductivité sont affectées par la température.L’instrument utilise la température mesurée pour compenser automatiquement cette variation.
Conductivité électrique (CE)
L’Ultraflow QSD 6537 est équipé de la capacité de mesurer la conductivité de l’eau.Une configuration linéaire à quatre électrodes est utilisée pour effectuer la mesure.Un petit courant traverse l’eau et la tension développée par ce courant est mesurée.L’instrument utilise ces valeurs pour calculer la conductivité brute non corrigée.
